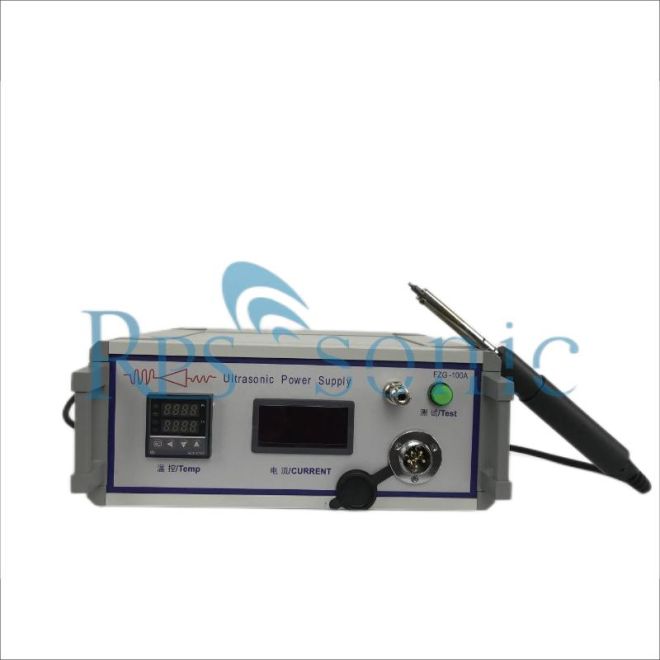

Ultrazvučna oprema za lemljenje, poznata i kao ultrazvučna pumpa za lemljenje ili ultrazvučno lemljenje, specijalizirani je alat koji se koristi za lemljenje elektronskih komponenti. Kombinuje principe ultrazvučnih vibracija i tradicionalnog lemljenja za pružanje efikasnijeg i preciznog postupka lemljenja.
Evo pregleda koliko funkcioniše ultrazvučno opreme za lemljenje za lemljenje:
-
Ultrazvučna vibracija: Oprema generira visoke - frekvencije ultrazvučne vibracije obično u rasponu od 20 kHz do 60 kHz. Te se vibracije koriste za stvaranje trenja i toplote u zglobu lemljenja.
-
Savjet za lemljenje: Ultrazvučno lemljenje ima posebno dizajniran vrh lemljenja koji ultrazvučne vibracije prenosi u zglob za lemljenje. Vrh je obično izrađen od trajnog materijala kao što su titanijum ili čelik.
-

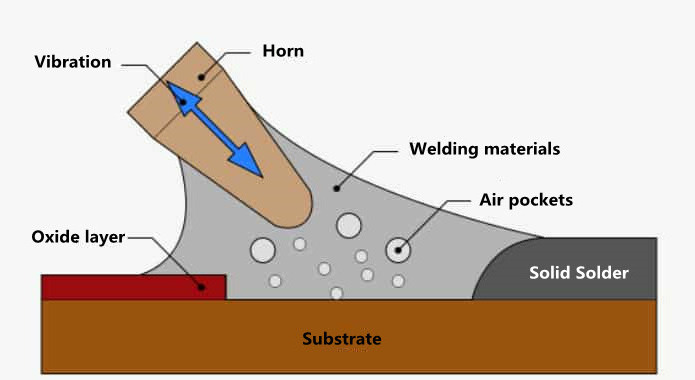

Proces lemljenja: Kada se ultrazvučne vibracije primjenjuju na spoj za lemljenje, oni stvaraju lokalizirano trenje i toplinu. To pomaže u razbijanju površinskih oksida, promovirati vlaženje lemljenja i poboljšati vezu između lemljenja i komponente koji se lemljuju.
-
Primjena lemljenja: lemljenje se nanosi na spoj koji koriste tradicionalne tehnike lemljenja kao što su žica za lemljenje ili lemljenje paste. Ultrazvučne vibracije pomažu u distribuciji i širenju letača ravnomjerno, poboljšavajući kvalitet lemljenja.
Prednosti ultrazvučne opreme za lemljenje:
-
Preciznost: Upotreba ultrazvučnih vibracija omogućava preciznu kontrolu distribucije topline i energije, što rezultira preciznim i kontroliranim lemljenjem.
-
Poboljšani kvalitet lemljenja: ultrazvučno lemljenje može proizvesti jače i pouzdanije zglobove lemljenja smanjenjem površinskih oksida i poboljšanju vlaženja lemljenja.
-
Brže lemljenje: Lokalizirano grijanje koje pruža ultrazvučne vibracije može ubrzati postupak lemljenja, smanjujući vreme potrebno za svaki spoj.
-
Kompatibilnost: Ultrazvučna oprema za lemljenje može se koristiti sa raznim lemljenjem, uključujući olova - zasnovan i vodstvo - besplatnih lemljača.
Vrijedno je napomenuti da se oprema ultrazvučno lemljenoj željeznom za lemljenje češće koristi u specijaliziranim aplikacijama, poput sitne montaže na površini (SMT) ili osjetljive lemljenje na kojima su preciznost i kontrola kritični. Za opće aplikacije za lemljenje, tradicionalne lemljenice obično su dovoljne.
