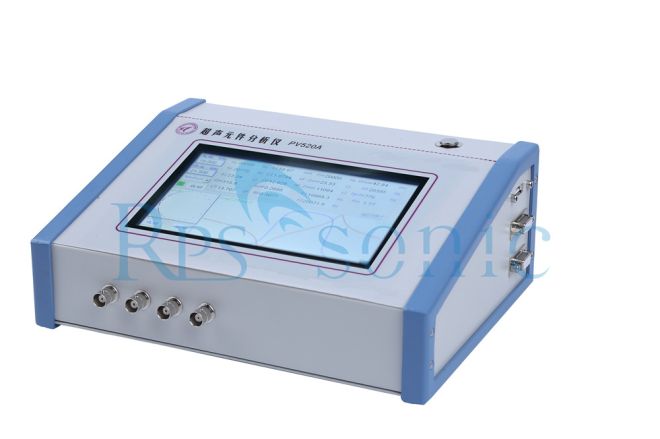

Wat ass en Ultraschallimpedanzanalysator?

En Ultraschallimpedanzanalysator ass e spezialiséiert Instrument dat benotzt gëtt fir d'akustesch Impedanzeigenschafte vu Materialien oder Apparater op Ultraschallfrequenzen ze moossen. Et quantifizéiert d'Resistenz, déi vu Schallenergie begéint gëtt, wéi se duerch e Medium propagéiert an ass e Kärapparat an de Beräicher vun der Akustik, Materialwëssenschaft, an Industrietesten.

Kär Prinzip: akustesch Impedanz Mooss Logik

Akustesch Impedanz (Z) ass eng inherent Eegeschafte vun engem Material an ass gläich mam Produkt vu senger Dicht (ρ) an der Geschwindegkeet vum Toun (v). D'Formel ass Z = ρ × v. D'Instrument mécht déi folgend Miessunge:
1. Signal Iwwerdroung: En Ultraschallsignal vu bekannte Frequenz an Amplitude gëtt op den Objet gemooss.
2. Signalempfang: D'Ultraschallsignal gëtt no Reflexioun oder Iwwerdroung vum Objet erfaasst.
3. Dateberechnung: D'Amplitude an d'Phasdifferenzen tëscht dem Zwëschefall a kritt Signaler ginn verglach, an den akusteschen Impedanzwäert gëtt mat engem physikalesche Modell berechent.

Main Applikatioun Szenarie

Ultraschallimpedanzanalysatoren hunn eng breet Palette vu Gebrauch. Hir Kärfunktioun ass d'Materialeigenschaften ze bestëmmen oder Mängel z'entdecken andeems se akustesch Impedanzdifferenzen benotzt. Gemeinsam Uwendungen enthalen:
●Material R&D: D'Messung vun der akustescher Impedanz vu Metaller, Keramik a Kompositmaterialien hëlleft Materialformulatiounen a Veraarbechtungstechniken ze optimiséieren.
● Nondestructive Testing: Detektéieren Mängel wéi Rëss, Blasen, an Delaminatioun bannent Materialien. Wann e Material e Defekt huet, wäert d'akustesch Impedanz op der Defektplaz wesentlech vun der normaler Géigend ënnerscheeden, an d'Instrument kann dës Ännerung erkennen.
● Device Testing: Benotzt fir d'Performance Kalibrierung vun akusteschen Apparater wéi Ultraschallsensoren, Transducer an Ultraschallsonden fir sécherzestellen datt hir akustesch Impedanz mat Designfuerderunge entsprécht.
●Biomedizinesch: Am medezinesche Beräich kann et benotzt ginn fir Tissueeigenschaften ze analyséieren, zum Beispill, fir d'Knochendicht oder d'Gesondheet vu Softgewebe ze bestëmmen.

Schlëssel technesch Parameteren

Wann Dir dëst Instrument auswielt oder benotzt, gitt op déi folgend Schlësselparameter opmierksam, déi direkt d'Miessgenauegkeet an d'Uwendbarkeet beaflossen:
●Miessungsfrequenzbereich: Deckt typesch de kHz bis MHz-Beräich, erfuerdert passende Frequenzbands fir verschidden Szenarien (z.B. MHz gëtt allgemeng fir Materialprüfung benotzt, während méi niddereg Frequenzen fir méi déck Proben gëeegent sinn).
● Impedanzmiessungsberäich: Gemooss an Rayles, muss dës Reih mat der Impedanz vum Material passen, dat gemooss gëtt (zB ongeféier 413 Rayles fir Loft a ongeféier 10^7 Rayles fir Metall).
●Genauegkeet an Widderhuelbarkeet: Méi héich Genauegkeet erhéicht d'Zouverlässegkeet vun Daten; Widderhuelbarkeet garantéiert Konsistenz iwwer verschidde Miessunge.
● Sonde Typ: Wielt op Basis vun der Miessmethod (Reflexioun oder Iwwerdroung). Reflexioun ass gëeegent fir Proben mat Zougang op enger Säit, während d'Transmissioun Zougang op béide Säiten erfuerdert.
