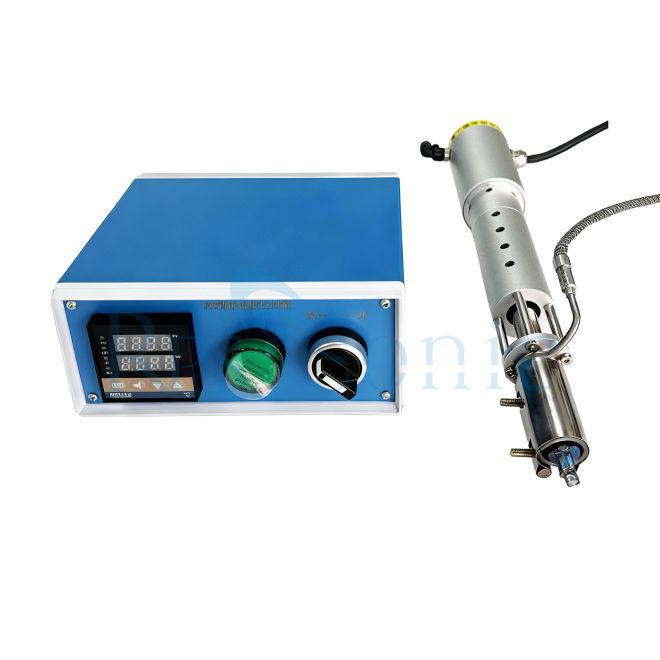

Ultrasonic ብየዳውን ብረት፡ ከፍተኛ-ውጤታማ መታተም እና ብየዳ መፍትሄ ለቫኩም ብርጭቆ ሂደት።

ለአልትራሳውንድ ብየዳ ብረት ዋና የሥራ አመክንዮ የኤሌክትሪክ ኃይልን ወደ ሁለት የኢነርጂ ቅርጾች በመቀየር ውጤታማ ብየዳ ለማግኘት በአንድ በኩል፣ አብሮ የተሰራው-በማሞቂያው ውስጥ ያለው የማሞቂያ ኤለመንት ብየዳውን ጫፍ ወደ ብየዳው መቅለጥ የሙቀት መጠን ያሞቃል። በሌላ በኩል የአልትራሳውንድ ጀነሬተር የኤሌትሪክ ሃይልን ወደ ከፍተኛ-ድግግሞሽ ሜካኒካል ንዝረት (በተለምዶ 20kHz-55kHz) በመቀየር ወደ ብየጣው ጫፍ በተርጓሚው በኩል ይተላለፋል፣ ይህም ቁጥጥር የሚደረግበት ራዲያል ወይም አክሲያል ንዝረት ይፈጥራል። ብየዳውን ለማቅለጥ በሙቀት ላይ ብቻ ከሚደገፉት ባህላዊ ብየዳ ብረቶች በተለየ የአልትራሳውንድ ብየጣው ብረት ሂደት በሦስት ቁልፍ ደረጃዎች የተከፈለ ሲሆን ይህም ለቫኩም መስታወት ጥብቅ መስፈርቶች ተስማሚ ነው።

በመጀመሪያ ደረጃ፣ የማሞቅ እና የማቅለጥ ደረጃ፡ የሽያጭ ጫፉ ወደ ቀድሞው የሙቀት መጠን ይሞቃል (ብዙውን ጊዜ 50-100 ℃ ከሽያጩ መቅለጥ ነጥብ ከፍ ያለ)፣ ለማቅለጥ ሻጩን በማነጋገር። በተመሳሳይ ጊዜ የፍል አየር ሽጉጥ የሽያጭ ሽቦውን ቀድመው ያሞቀዋል (ከሚሸጠው የሙቀት መጠን 150-200 ℃ ከፍ ያለ የሙቀት መጠን) ፣ የሻጩ ፈጣን እና ወጥ የሆነ መቅለጥን ያረጋግጣል እና የመስታወት ንጣፍን ሊጎዳ የሚችል አካባቢያዊ ሙቀትን ያስወግዳል። በሁለተኛ ደረጃ፣ በካቪቴሽን ማጽጃ ደረጃ፡ ከፍተኛ-የድግግሞሽ ንዝረት ወደ ቀልጦው መሸጫ ይተላለፋል፣ ይህም ቁጥጥር የሚደረግበት አኮስቲክ የካቪቴሽን ውጤት ያስነሳል። የካቪቴሽን ማይክሮ አረፋዎች በሚፈነዳበት ጊዜ የሚፈጠረው የተፅዕኖ ኃይል በመስታወት ሜታላይዜሽን ንብርብር ላይ ያለውን የኦክሳይድ ፊልም እና ቆሻሻ ሙሉ በሙሉ ያጠፋል። ምንም አይነት ፍሰት ሳይጨምር፣ በሻጩ እና በንፁህ ሜታላይዜሽን ንብርብር መካከል ሙሉ ግንኙነት ይደረጋል፣ ይህም የቫኩም ንብርብሩን ከምንጩ የሚበክል የፍሰት ቅሪት ችግርን ያስወግዳል። በመጨረሻም, ጥቅጥቅ ባለው ትስስር ደረጃ: የንዝረት ሃይል ፈሳሹን ወደ መስታወት ሜታላይዜሽን ሽፋን ክፍተቶች እና ማይክሮፖሮች ውስጥ ዘልቆ እንዲገባ ያስገድደዋል, በሸቀጣው ውስጥ የአየር አረፋዎችን በመጭመቅ. ይህ ክፍተት የለሽ፣ ለስላሳ እና ውበት ያለው የሽያጭ መጋጠሚያ ያረጋግጣል፣ በተመሳሳይ ጊዜ በተሸጠው እና በሜታላይዜሽን ንብርብር መካከል አንድ ወጥ የሆነ ኢንተርሜታል ውህድ እንዲፈጠር በማስተዋወቅ የዌልድ መገጣጠሚያ ጥንካሬን እና አየርን በእጅጉ ያሻሽላል እና የቫኩም መስታወት የረጅም ጊዜ የማተም መስፈርቶችን ያሟላል።

የቫኩም መስታወት ዋና መስፈርቶች "ከፍተኛ የአየር መቆንጠጥ, የንጽሕና ብክለት እና የንጥረ ነገሮች ጉዳት የለም." የማይለዋወጥ ብየዳ፣ ዝቅተኛ-የሙቀት መጠን ትክክለኛ የሙቀት መቆጣጠሪያ፣ እና ጥቅጥቅ ያለ፣ አረፋ-የነጻ የሽያጭ ማያያዣዎች ለአልትራሳውንድ ብየዳ ብረቶች እነዚህን መስፈርቶች በትክክል ያሟላሉ፣ ይህም በተለይ መስታወትን ከብረታ ብረት ንጣፎች፣ የብረት ክፈፎች፣ የድጋፍ አምዶች እና ሌሎች አካላት ጋር ለማገናኘት ተስማሚ ያደርጋቸዋል። ይህ የባህላዊ ብየዳ ጉድለቶችን ለመፍታት ቁልፍ ቴክኖሎጂ ሆኗል.

የዋና ትግበራ የአልትራሳውንድ ብየዳ ብረቶች በቫኩም መስታወት ሂደት

በቫኩም መስታወት ማቀነባበሪያ ፍሰት ውስጥ፣ የመገጣጠም ሂደት በዋናነት በሶስት ቁልፍ ደረጃዎች ላይ ያተኩራል፡- የሜታላይዜሽን ንብርብር ቅድመ ሽፋን፣ የጠርዝ መታተም እና የድጋፍ አምድ ማስተካከል። የአልትራሳውንድ ብየዳ ብየዳዎች ፣በእነሱ የታመቀ አወቃቀራቸው እና በትክክል የሚቆጣጠሩት የሙቀት እና የንዝረት መለኪያዎች ፣በእያንዳንዱ ደረጃ የማይተካ ሚና በመጫወት ከሁለቱም በእጅ አሠራር እና አውቶማቲክ የምርት መስመሮች ጋር በተለዋዋጭ ሁኔታ መላመድ ይችላሉ።

(I) ለመስታወት ሜታልላይዜሽን ንብርብር የሽያጭ ቅድመ ሽፋን

የቫኩም መስታወት ገጽ በአስተማማኝ ሁኔታ በቀጥታ ከብረት ሽያጭ ጋር ሊጣበቅ አይችልም። የሜታላይዜሽን ንብርብር (እንደ አግ ሜታል ጥፍ፣ Cu-Ag alloy paste፣ወዘተ) በሚገጣጠሙ ቦታዎች (ብዙውን ጊዜ አራቱን ጠርዞች) ቅድመ-መሸፈን አለበት። ለቀጣይ የማኅተም ጥራት ለማረጋገጥ የሽያጭ ቅድመ- ሽፋን ቅድመ ሁኔታ ነው። ባህላዊ ቅድመ-የሽፋን ሂደቶች እንደ ያልተስተካከለ ውፍረት እና ከሜታላይዜሽን ንብርብር ጋር ደካማ ትስስር ላሉ ችግሮች የተጋለጡ ናቸው፣ ይህም በቀጣይ በሚዘጋበት ጊዜ ያልተሟሉ ወይም ያመለጡ ብየዳዎችን ያስከትላል።

የአልትራሳውንድ ብየዳ ብየዳ ብየዳውን ሽቦ በሽቦ መመገቢያ መሳሪያ በኩል በትክክል ማድረስ ይችላል፣ እና ከማስታወቂያ እንቅስቃሴ መድረክ ጋር በመተባበር የመስታወት ንኡስ ክፍልን ለመጠገን፣ የተሸጠውን የብረት ጫፍ በሶስት-ልኬት እንቅስቃሴ ክፍል ውስጥ በእኩል መጠን እንዲንቀሳቀስ ያንቀሳቅሰዋል። በቅድመ ሽፋን ሂደት የሙቀት መጠኑን በ150℃ እና 400℃ መካከል መቆጣጠር ይቻላል፣ እና የሸቀጣሸቀጥ ንብርብር ውፍረት በ0.1ሚሜ እና በ3ሚሜ መካከል በትክክል ቁጥጥር ሊደረግበት የሚችል ሲሆን ይህም የቫኩም መስታወት የጠርዝ መታተምን ስፋት እና ውፍረት ያሟላል። ከፍተኛ-ድግግሞሽ ንዝረት የሸጣው እና ሜታላይዜሽን ንብርብር ሙሉ ለሙሉ የተሳሰሩ መሆናቸውን ያረጋግጣል፣ አንድ ወጥ የሆነ ቅድመ-የተበየደው ንብርብር ይፈጥራል። ተከታይ መታተም ቅድመ-የተበየደው ንብርብር ለማቅለጥ ማሞቅ ብቻ ይፈልጋል፣ በፍጥነት የተረጋጋ የማተሚያ መዋቅር ይፈጥራል እና የቁራጭ መጠኑን በከፍተኛ ሁኔታ ይቀንሳል። በዚህ የትግበራ ሁኔታ የአልትራሳውንድ ብየዳ ብረት ደረጃውን የጠበቀ የሙቀት መጠን እና የንዝረት ውፅዓት በአከባቢው አውታረመረብ በኩል በትክክል ቁጥጥር ሊደረግበት ይችላል ፣ ይህም የቅድመ-ሽፋኑን ወጥነት እና መረጋጋት የበለጠ ያሻሽላል።

(II) የቫኩም መስታወት ጠርዝ ማተም ብየዳ

የጠርዝ መታተም በቫኩም መስታወት ሂደት ውስጥ በጣም ወሳኝ ሂደት ነው. የማተም ጥራቱ የቫኩም ንብርብር ቫክዩም የመቆየት ችሎታን በቀጥታ የሚወስን ሲሆን በዚህም የምርቱን የሙቀት መከላከያ፣ የድምፅ መከላከያ አፈጻጸም እና የአገልግሎት ህይወት ላይ ተጽእኖ ያሳድራል። ባህላዊ የጠርዝ መታተም ብዙ ጊዜ ዝቅተኛ-ማቅለጥ-የነጥብ ብርጭቆ ዱቄት ማተም ወይም ተራ ብራዚንግ ይጠቀማል። የመጀመሪያው የንብርብር መሰንጠቅን ለመዝጋት የተጋለጠ ሲሆን የኋለኛው ፍሰትን ይፈልጋል ፣ ይህም ወደ ቫኩም ንብርብር ብክለት ይመራል ፣ እና የሽያጭ መገጣጠሚያዎች ለአየር አረፋ የተጋለጡ ናቸው ፣ ለረጅም ጊዜ ከፍተኛ የአየር መከላከያ መስፈርቶችን አያሟሉም።

የአልትራሳውንድ ብየዳ ብረት በቫኩም መስታወት ጠርዝ ላይ የማይለዋወጥ የብራዚንግ ማኅተሞችን ማሳካት ይችላል፣በተለይም ዝቅተኛ የሙቀት መጠን ባለው የብረት መሸጫ ለመገጣጠም ተስማሚ። በመበየድ ጊዜ የሚሸጠው የብረት ጫፍ በቋሚ ፍጥነት በመስታወቱ ጠርዝ ላይ ይንቀሳቀሳል፣ እና ቀልጦ የሚሸጠው ሽያጭ በንዝረት ስር የብረት የተሰራውን ንብርብር በእኩል ይሸፍናል፣ ቀጣይ እና ጥቅጥቅ ያለ የታሸገ ዌልድ ይፈጥራል። የንዝረት ሃይል በሻጩ ውስጥ የአየር አረፋዎችን ያስወጣል, በማተም ሽፋን ላይ ክፍተቶችን ይከላከላል. በተመሳሳይ ጊዜ ዝቅተኛ የሙቀት መጠን መገጣጠም ከመጠን በላይ በሆነ የሙቀት ጭንቀት ምክንያት መስተዋቱ እንዳይሰበር ይከላከላል ፣ ይህም የመስታወት ወለል ጠፍጣፋ እና ታማኝነትን ይከላከላል። ለትልቅ-መጠን የቫኩም ብርጭቆ፣ ለአልትራሳውንድ ብየዳ ብረቶች ወደ አውቶማቲክ ብየዳ ማምረቻ መስመሮች ሊዋሃዱ ይችላሉ። የማስታወቂያ እንቅስቃሴ መድረክ ትክክለኛ አቀማመጥ ጋር ተዳምሮ ቀልጣፋ እና ወጥ የሆነ የጠርዝ መታተም ብየዳ ማሳካት ይቻላል, ጉልህ የምርት ውጤታማነት እና ምርት ወጥነት ማሻሻል, እና ባህላዊ በእጅ ብየዳ ውስጥ ወጥነት የሌለው ጥራት ያለውን ችግር መፍታት.

(III) የድጋፍ አምድ መጠገኛ ብየዳ

የውጭ የከባቢ አየር ግፊትን ለመቋቋም እና የመስታወት መበላሸትን ለመከላከል በቫኩም መስታወት ውስጥ ባለው የቫኩም ንብርብር ውስጥ ወጥ በሆነ መልኩ የተደረደሩ የድጋፍ አምዶች መጫን አለባቸው። በድጋፍ ዓምዶች እና በመስታወት ሜታላይዝድ ንብርብር መካከል ያለው ግንኙነት የቫኩም ማህተምን በማይጎዳበት ጊዜ በቂ ጥንካሬ ሊኖረው ይገባል. የባህላዊ ድጋፍ አምድ ማስተካከል ብዙውን ጊዜ የሚለጠፍ ማያያዣ ወይም ተራ ብየዳ ይጠቀማል። ተለጣፊ ትስስር ለእርጅና እና ለመለያየት የተጋለጠ ሲሆን ተራ ብየዳ መስተዋቱን ሊጎዳ ወይም አረፋ እንዲፈጠር ሊያደርግ ይችላል ይህም የቫኩም ንብርብር መረጋጋትን ይጎዳል።

Ultrasonic ብየዳውን ብየዳውን, ያላቸውን የታመቀ ንድፍ እና ትክክለኛ የኃይል ቁጥጥር ጋር, የድጋፍ ዓምዶች የታለመ ብየዳ ማሳካት ይችላሉ: የድጋፍ አምድ መስታወት metallisation ንብርብር ላይ ቅድመ ቦታ ላይ ይመደባሉ, እና ብየዳውን ጫፍ በትክክል ድጋፍ አምድ ግርጌ ጋር የተስተካከለ ነው. በአካባቢያዊ ማሞቂያ እና ከፍተኛ-ድግግሞሽ ንዝረት አማካኝነት በድጋፍ አምድ እና በብረታ ብረት ማድረጊያ ንብርብር መካከል ጠንካራ ዌልድ መገጣጠሚያ በፍጥነት ይፈጠራል። የድጋፍ አምድ እና መስታወት substrate ላይ ጉዳት ለመከላከል, አነስተኛ ሙቀት ስርጭት ክልል ጋር, ብየዳ አካባቢ አተኮርኩ ነው. በተመሳሳይ ጊዜ የዊልድ መገጣጠሚያው ጥቅጥቅ ያለ እና ክፍተት የለሽ ነው, ይህም የቫኩም ንብርብር አየርን እና ታማኝነትን ሳይነካ የድጋፍ አምድ ላይ ጥብቅ ጥገናን ያረጋግጣል. ይህ የብየዳ ዘዴ በተለዋዋጭ ሁኔታ የተለያየ መጠንና ቁሳቁስ ያላቸውን ዓምዶች ለመደገፍ፣ ጠንካራ የመላመድ ችሎታን ይሰጣል፣ እና በተለይም በትክክለኛ መሣሪያዎች እና ከፍተኛ-መጨረሻ የቤት ዕቃዎች ውስጥ ለሚጠቀሙት አነስተኛ የቫኩም መስታወት ድጋፍ አምዶችን ለመጠገን ተስማሚ ነው።
