یک - قطعات ابزارهای برش اولتراسونیک استحکام کششی قوی بدون از بین رفتن سیم

مقدمه

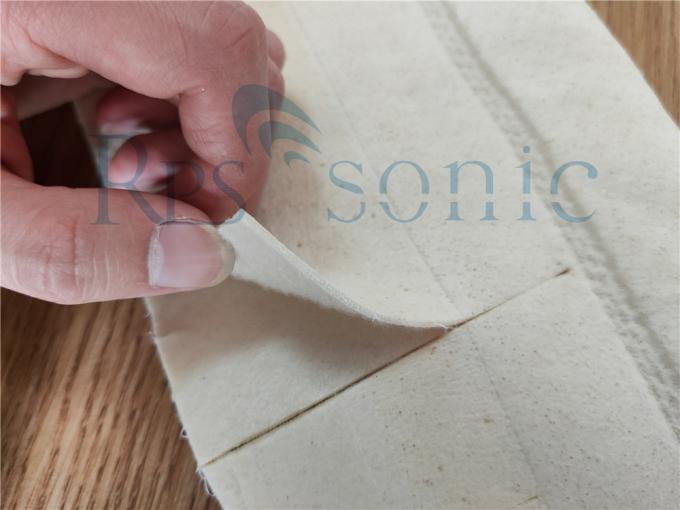

ماشین های برش اولتراسونیک انرژی اولتراسونیک برای برش پردازش. نیازی به لبه برش سنتی نیست. برش سنتی از چاقو با لبه تیز برای فشار دادن مواد برای برش استفاده می کند. این فشار در لبه برش متمرکز شده است ، و فشار بسیار زیاد است و بیش از مقاومت برشی مواد بریده شده است و اتصال مولکولی مواد از هم جدا و قطع می شود. از آنجا که مواد با فشار قوی از هم جدا می شوند ، لبه برش ابزار برش باید بسیار تیز باشد و خود مواد باید در برابر فشار نسبتاً زیاد مقاومت کنند. برای برش مواد نرم و الاستیک مفید نیست و برای مواد چسبناک دشوارتر است. برش سلولی نیز یک مزیت بزرگ دارد ، یعنی می تواند هنگام برش مواد برش را ذوب کند. ناحیه برش کاملاً مهر و موم شده است تا از شل شدن بافت مواد در حال برش (مانند چشمک زدن به مواد نساجی) جلوگیری شود.بافت خانهES ، غیر - بافته ، کوسن صندلی ، پنبه عایق صدا.

پارامتر

مواد چسبناک مانند لاستیک ، محصولات شیمیایی جامد ، تابلوهای مدار چاپی و غیره در هنگام برش مستعد چاقوهای چسبنده هستند. مواد الاستیک مانند گوشت یخ زده ، آب نبات ، شکلات ، میوه ، کیک و غیره مستعد تغییر شکل در هنگام برش و خرد شدن سطح مواد هستند. ابزارهای برش اولتراسونیک از انرژی اولتراسونیک برای گرما و ذوب مواد برای برش برای دستیابی به هدف برش استفاده می کنند. برش اولتراسونیک نیازی به لبه های برش تیز ندارد و نیازی به فشار زیادی برای برش به راحتی مواد بدون ایجاد برش مواد ندارد. تراشه لبه ، شکستگی و دلها. در عین حال ، به دلیل اینکه سطح چاقو به صورت سونوگرافی ارتعاش می کند ، مقاومت اصطکاک به خصوص کوچک است و مواد لازم برای برش آسان به تیغه نیست ، که می تواند مشکل چسبندگی فوق را حل کند. و در حین برش ، لبه برش همجوشی را به قسمت برش تولید می کند و سطح برش در هنگام برش کاملاً آب بندی می شود تا از مشکلاتی مانند فلاش ماده جلوگیری شود.

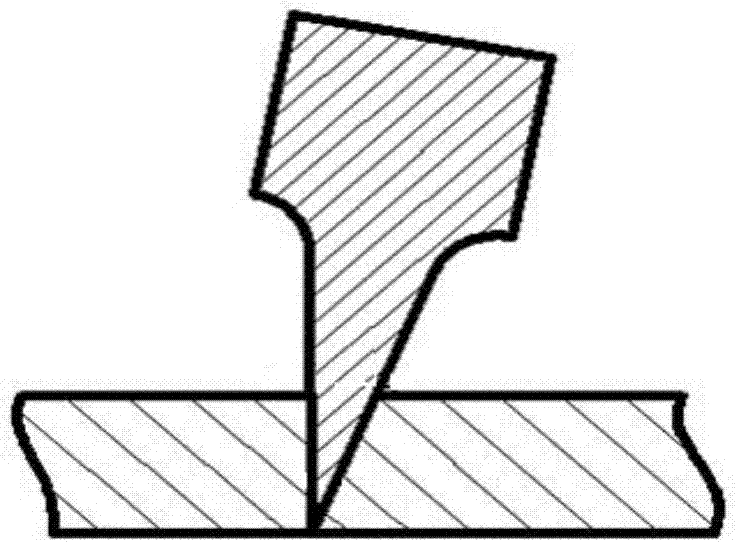

ابزار برش اولتراسونیک سنتی عمدتاً از مبدل ، شاخ و تیغه تشکیل شده است. شکل 1 یک نمودار شماتیک از ساختار تیغه در یک ابزار برش اولتراسونیک موجود است. همانطور که در شکل 1 نشان داده شده است ، به منظور ایجاد تیغه به طور یکنواخت و حفظ دامنه بزرگ در لبه برش ، تیغه در یک ساختار گوه - شکل با دو طرف بالا و پایین طراحی شده است. با این حال ، تیغه این ساختار گوه - شکل نباید خیلی طولانی باشد. اگر تیغه خیلی طولانی باشد ، دامنه نوک تیغه در هر دو انتهای تیغه ممکن است بزرگ باشد در حالی که دامنه وسط تیغه کوچک است ، که باعث می شود وسط تیغه عملکرد خود را از دست بدهد. بنابراین ، ابزار برش اولتراسونیک موجود ، لبه برش تیغه میانی معمولاً به گونه ای طراحی شده است که کوتاه باشد و نمی تواند با انواع شرایط کار سازگار باشد.

شکل لرزش تیغه با این ساختار گوه ، انبساط طولی و انقباض است. اگرچه این شکل لرزش می تواند حداکثر دامنه را در تیغه به دست آورد ، اما یک سطح گره ای به شکل گره ای شکل در جایی در وسط تیغه وجود خواهد داشت. هرچه دامنه کوچکتر باشد ، پدیده چسبنده هنگام برش مواد چسبناک هنوز در نزدیکی زمین تیغه وجود دارد

همانطور که در شکل 2A نشان داده شده است ، به دلیل وجود زاویه گوه تیغه ، اطمینان از همان زاویه در هر دو انتهای سطح برش هنگام برش مواد نرم مانند لاستیک دشوار است. همانطور که در شکل 2B نشان داده شده است ، هنگامی که از تیغه گوه برای برش مواد ضخیم تر با زاویه برش کوچکتر استفاده می شود ، هنگام برش به عمق عمیق تر ، انتهای بالای تیغه گوه با مواد تداخل می کند و از ادامه برش تیغه جلوگیری می کند.

برای ساختن این گوه - تیغه شکل به طور مداوم قابل استفاده است ، باید از موادی با خاصیت آکوستیک بهتر مانند آلیاژ تیتانیوم تهیه شود. با این حال ، آلیاژ تیتانیوم یک ماده دشوار است - تا - پردازش مواد. پردازش آلیاژ تیتانیوم به زاویه گوه ثابت بسیار دشوار است و هزینه پردازش آن و هزینه مواد اولیه نیز زیاد است. علاوه بر این ، با توجه به خصوصیات مکانیکی ، سختی آلیاژ تیتانیوم برای برش مواد سخت تر کافی نیست ، بنابراین تیغه های ابزار برش اولتراسونیک موجود دارای دامنه پردازش باریک هستند.
